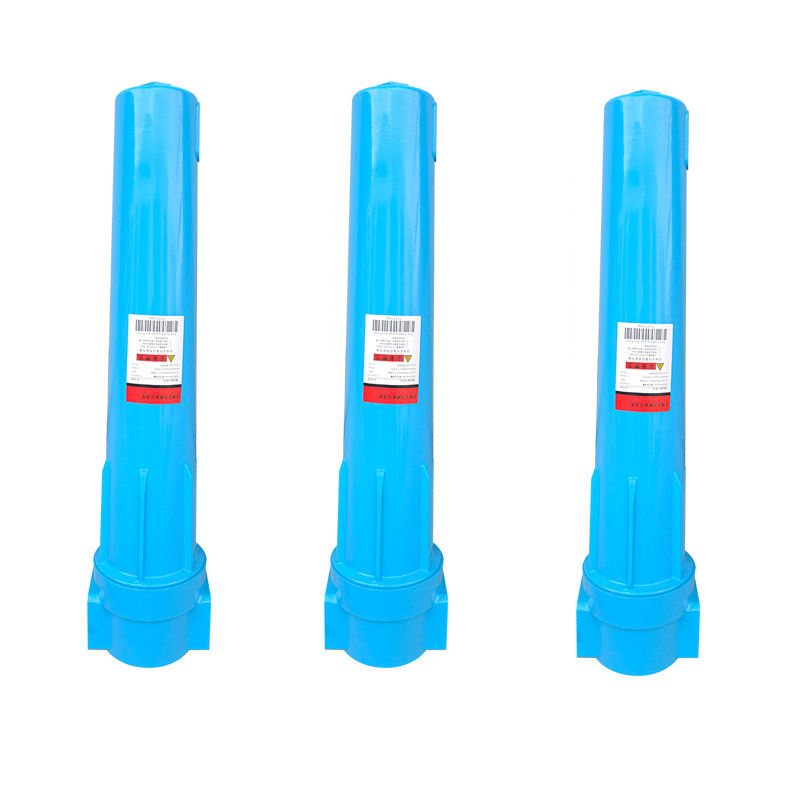

Filtro de precisão de remoção de óleo
Descrição
Condições de trabalho e indicadores técnicos
Pressão máxima de funcionamento: < 1,6 MPa
Temperatura máxima de funcionamento recomendada: < 66 °C
Temperatura mínima de funcionamento recomendada: < 1,5 °C
| Parâmetros técnicos dos filtros de precisão de remoção de óleo | |||||||
| Modelo | Diâmetro do tubo de ar | Capacidade de manuseio de ar ((m3/min) | Dimensões ((mm) A H H1 | Peso ((kg) | Elemento/quantidade de filtro | ||
| Interface de rosca | |||||||
| BF0005 ((G) | DN20 ((G3⁄4") | 0.8 | 100 | 270 | 26 | 1.1 | BE0005 |
| BFO010(G) | DN20(G33⁄4*) | 1.8 | 100 | 270 | 26 | 1.4 | BE0010 |
| BF0020(G) | DN25 ((G1") | 2.8 | 100 | 270 | 26 | 1.5 | BE0020 |
| BF0030(G) | DN25 ((G1") | 3.8 | 115 | 340 | 40 | 2.6 | BE0030 |
| BF0040(G) | DN40 ((G11⁄2*) | 5.5 | 115 | 380 | 40 | 3.3 | BE0040 |
| BF0060(G) | DN40 ((G11⁄2*) | 6.8 | 115 | 380 | 40 | 3.5 | BE0060 |
| BF0080(G) | DN50(G2*) | 8.8 | 135 | 690 | 50 | 4.5 | BE0080 |
| BF0100(G) | DN50 ((G2") | 11.5 | 135 | 690 | 50 | 4.8 | BE0100 |
| BF0120 ((G) | DN65(G21⁄2*) | 14 | 160 | 870 | 65 | 10 | BE0120 |
| BF0150 ((G) | DN65(G21⁄2*) | 19 | 160 | 870 | 65 | 12 | BE0150 |
| BF0250 ((G) | DN80(G3) | 28.5 | 220 | 790 | 184 | 17 | BE0250 |
| Interface de flange | |||||||
| BF0300(F) | DN80(F3) | 35 | 400 | 1036 | 170 | 48 | BE0300 |
| BF0400(F) | DN100(F4) | 45 | 459 | 1076 | 170 | 51 | BE0400 |
| BF0500(F) | DN100(F4) | 55 | 565 | 860 | 670 | 68 | BE0250X2 |
| BF0600(F) | DN125 ((F5) | 65 | 565 | 1150 | 965 | 120 | BE0300X2 |
| BF0800(F) | DN150(F6) | 85 | 570 | 960 | 817 | 130 | BE0400X2 |
| BF1000 ((F) | DN150(F6) | 105 | 570 | 1250 | 993 | BE0300X3 | |
| BF1200 ((F) | DN200(F8) | 120 | 670 | 1010 | 820 | BE0400X3 | |
| BF1400 ((F) | DN200(F8) | 140 | 670 | 1045 | 895 | BE0300X4 | |
| BF1600 ((F) | DN200(F8) | 160 | 670 | 1226 | 1036 | BE0400X4 | |
| BF2000 ((F) | DN250 ((F10) | 200 | 800 | 1366 | 1128 | BE0400X5 | |
| BF2500 ((F) | DN250 ((F10) | 250 | 800 | 1420 | 1178 | BE0400X6 | |
| BF3000 ((F) | DN300(F12) | 300 | 950 | 1268 | 996 | BE0400X7 | |
| BF3600(F) | DN300(F12) | 360 | 950 | 1500 | 1220 | BE0400X8 | |
| Os coeficientes de correcção sob outras pressões são indicados a seguir: | |||||||||||
| Pressão de trabalho | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| Coeficiente de pressão | 0.38 | 0.53 | 0.65 | 0.85 | 1 | 1.13 | 1.25 | 1.36 | 1.46 | 1.56 | 1.7 |
Princípio de filtragem do ar
A filtragem de gás e líquido funciona com princípios completamente diferentes, uma vez que as partículas se comportam de forma significativamente diferente no ar e no líquido.e a chave para uma filtragem de ar eficaz reside em três princípios básicos de filtragem:
1. "Captura direta" de partículas maiores e mais pesadas que se movem em linha reta;
2. A "colisão inercial" é utilizada para capturar partículas que são menores, mais leves e que alteram ligeiramente de direcção com o fluxo de ar;
3Quando as partículas atingem a fibra, elas são fortemente atraídas pelas forças de van der Waals.Atração eletrostática e sucção a vácuoDe acordo com a pesquisa, para a filtragem de ar de profundidade, desde que possa filtrar completamente partículas de 0,03 μm, pode filtrar partículas de tamanho de 0,01 μm.
Princípio de filtragem do ar
A filtragem de gás e líquido funciona com princípios completamente diferentes, uma vez que as partículas se comportam de forma significativamente diferente no ar e no líquido.e a chave para uma filtragem de ar eficaz reside em três princípios básicos de filtragem:
1. "Captura direta" de partículas maiores e mais pesadas que se movem em linha reta;
2. A "colisão inercial" é utilizada para capturar partículas que são menores, mais leves e que alteram ligeiramente de direcção com o fluxo de ar;
3Quando as partículas atingem a fibra, elas são fortemente atraídas pelas forças de van der Waals.Atração eletrostática e sucção a vácuoDe acordo com a pesquisa, para a filtragem de ar de profundidade, desde que possa filtrar completamente partículas de 0,03 μm, pode filtrar partículas de tamanho de 0,01 μm.
