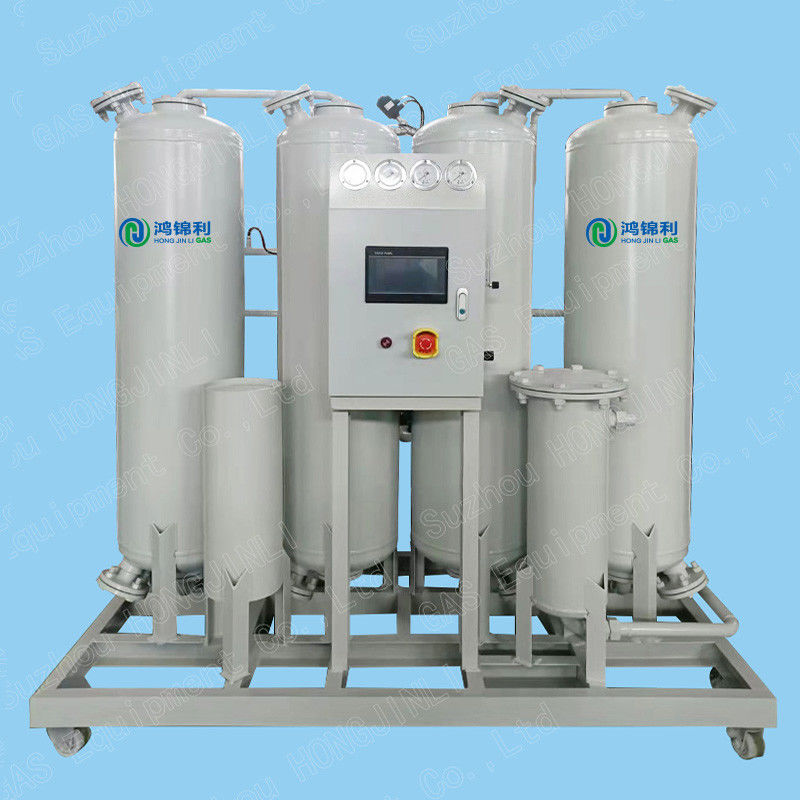

Gerador de nitrogénio PSA

Descrição

O gerador de nitrogénio PSA (pressure swing adsorption) funciona com base no princípio da adsorção selectiva.normalmente uma peneira molecular de carbono (CMS), que tem uma maior afinidade para as moléculas de oxigénio do que as moléculas de nitrogénio.

O processo começa com a direção de ar comprimido para o gerador de nitrogênio PSA. O ar passa por uma série de filtros para remover impurezas e contaminantes.O ar filtrado entra então num recipiente que contém o material adsorvente.

Sob pressão, o material adsorvente adsorve seletivamente as moléculas de oxigênio, permitindo que as moléculas de nitrogênio passem relativamente intactas.Esta separação é obtida através da exploração das diferentes características de adsorção do oxigénio e do azoto no material adsorvente.Como resultado, é produzido um fluxo de gás de nitrogénio com uma pureza significativamente superior.

O processo de adsorção continua até que o material adsorvente se torne saturado de oxigênio.As moléculas de oxigénio adsorvidas são liberadas do material adsorvente, permitindo-lhe regenerar e preparar-se para o próximo ciclo.

Para garantir um fornecimento contínuo de gás nitrogênio, os geradores de nitrogênio PSA normalmente operam com vários vasos ou leitos de adsorção.A outra cama passa por regeneração.Este processo de ciclo garante um fluxo constante e ininterrupto de gás nitrogénio de alta pureza.

Em geral, o princípio por trás do gerador de nitrogénio PSA baseia-se na adsorção diferencial de oxigénio e nitrogénio no material adsorvente especializado.O sistema obtém a adsorção e a dessorção seletivas de oxigénio, resultando na produção de gás nitrogénio de elevada pureza.

Características técnicas
1) Automação total
Todos os sistemas são concebidos para operação sem assistência e ajuste automático da procura de azoto.
2) Requisitos de espaço mais baixos
O projecto e o instrumento tornam a planta muito compacta, montada em patins, pré-fabricada em fábrica.
3) Iniciação rápida
O tempo de arranque é de apenas 5 minutos para obter a pureza de nitrogênio desejada.
mudanças.
4) Alta fiabilidade
Muito fiável para operação contínua e estável com pureza de nitrogénio constante. O tempo de disponibilidade da planta é sempre superior a 99%.
5) Vida útil das peneiras moleculares
A vida útil esperada das peneiras moleculares é de cerca de 15 anos, ou seja, toda a vida útil da planta de nitrogénio.
6) Ajustável
Ao alterar o fluxo, pode-se fornecer nitrogénio com precisamente a pureza certa.

Especificações

Caixa Gerador de nitrogénio PSA

Capacidade de nitrogénio: 1 ~ 100Nm3/h
Pureza de nitrogénio: 95% a 99,999%
Pressão de nitrogénio: 0,5-0,8Mpa (boost para alta pressão) Ponto de orvalho de nitrogénio: ≤-40°C (pressão atmosférica)
Fonte de alimentação de controlo: 0,2 kW 220v 50 Hz
