Purificação de hidrogénio Unidade Psa Separação e purificação de hidrogénio

Gerador de nitrogénio PSA

Descrição

Um sistema completo de produção de nitrogénio é constituído por vários componentes importantes que trabalham em conjunto para produzir gás de nitrogénio.com foco no Compressor de Ar, Secador de ar de adsorção, secador de ar refrigerado, filtro de precisão de remoção de óleo, bomba de reforço de nitrogênio e gerador de nitrogênio PSA:

Compressor de ar: O compressor de ar é responsável por extrair o ar ambiente e comprimi-lo para a pressão desejada.Os tipos comuns de compressores utilizados em sistemas de produção de nitrogénio incluem, parafusos rotativos ou compressores centrífugos.

Secador de ar de adsorção: o secador de ar de adsorção remove a umidade do ar comprimido depois de sair do compressor.para absorver o vapor de água. O ar seco é essencial para evitar a condensação e alcançar o ponto de orvalho baixo exigido.com uma torre secando o ar enquanto a outra regenera o dessecante.

Secador de Ar Refrigerado: O Secador de Ar Refrigerado é uma alternativa ao secador de adsorção para remover a umidade do ar comprimido.fazendo com que a umidade se condense e separeOs secadores refrigerados são eficazes para aplicações de uso geral, mas podem ter limitações para atingir pontos de orvalho extremamente baixos.

Filtro de precisão de remoção de óleo: O filtro de precisão de remoção de óleo é utilizado para eliminar partículas de óleo e contaminantes do fluxo de ar comprimido.Ele normalmente utiliza meios de filtragem de alta eficiência para capturar e remover aerossóis de óleoEste filtro garante que o ar que entra no processo de produção de nitrogénio seja limpo e livre de contaminação por óleo.

Bomba de reforço de nitrogênio: A bomba de reforço de nitrogênio aumenta a pressão do gás de nitrogênio produzido pelo gerador de nitrogênio PSA.Ele leva o nitrogênio de baixa pressão do gerador e aumenta-lo para a pressão de entrega desejadaA bomba de reforço garante um fornecimento constante e suficiente de gás nitrogénio à pressão necessária para aplicações específicas.

Gerador de nitrogénio PSA: O gerador de nitrogénio PSA (Pressure Swing Adsorption) é um componente fundamental dos sistemas de geração de nitrogénio.Utiliza tecnologia de adsorção para separar o gás nitrogénio do ar comprimidoO gerador contém camadas de material adsorvente, geralmente peneiras moleculares de carbono, que adsorvem seletivamente oxigénio e impurezas, permitindo a passagem de nitrogénio.Alternando a pressão entre os ciclos de adsorção e regeneração, o gerador de nitrogénio PSA produz gás de nitrogénio de alta pureza.

Estes componentes trabalham em conjunto para criar um sistema completo de produção de azoto.e sistemas de distribuição também podem fazer parte do sistema global para assegurar uma operação segura e eficienteA selecção e a configuração dos componentes dependem de requisitos específicos, tais como níveis de pureza de azoto, caudais e aplicações previstas.

Especificações

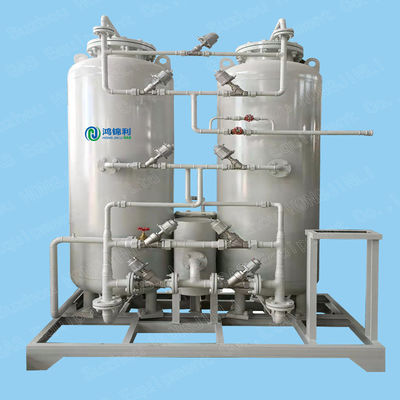

Caixa Gerador de nitrogénio PSA

Capacidade de nitrogénio: 1 ~ 100Nm3/h
Pureza de nitrogénio: 95% a 99,999%
Pressão de nitrogénio: 0,5-0,8Mpa (boost para alta pressão) Ponto de orvalho de nitrogénio: ≤-40°C (pressão atmosférica)
Fonte de alimentação de controlo: 0,2 kW 220v 50 Hz
