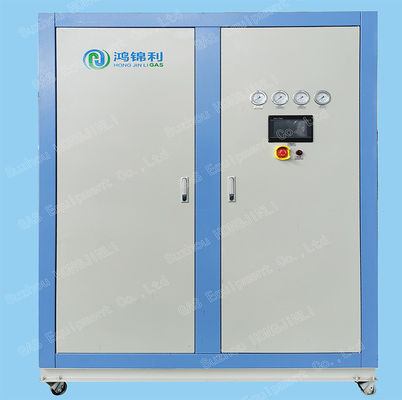

Caixa Psa Gerador de Azoto Tipo Psa Gerador de Gás

Caixa Gerador de nitrogénio PSA

Descrição

O fluxo de processo de um gerador de nitrogênio normalmente envolve várias etapas, cada uma contribuindo para a produção de gás de nitrogênio.

Compressão de ar: o primeiro passo envolve a compressão do ar atmosférico. O ar é atraído para o gerador de nitrogênio e comprimido usando um compressor de parafuso ou um compressor alternativo.A compressão eleva a pressão do ar a um nível desejado, normalmente entre 7 e 10 atmosferas.

Refrigeração por ar: O ar comprimido entra então no sistema de refrigeração, que consiste em trocadores de calor e condensadores.uma parte da humidade presente no ar condensa em forma líquida, que é removido através de um sistema de drenagem.

Purificação do ar: O ar arrefecido entra na fase de purificação, muitas vezes envolvendo uma peneira molecular.A peneira molecular é um material adsorvente com tamanhos de poros específicos que adsorve seletivamente o oxigênioEste processo remove oxigênio e outras impurezas, aumentando a pureza do gás nitrogênio.

Compressão de nitrogénio: o gás de nitrogénio purificado é então comprimido até à pressão de trabalho desejada, utilizando um compressor de parafuso ou um compressor centrífugo.A compressão aumenta a pressão do gás nitrogênio para processamento adicional, armazenagem ou transporte.

Armazenamento e distribuição: o gás nitrogénio comprimido é armazenado e distribuído através de tanques de armazenamento ou de um sistema de tubulação.enquanto as condutas permitem o fornecimento de gás nitrogênio a equipamentos ou aplicações específicos.

Estas etapas formam coletivamente o fluxo de processo básico de um gerador de nitrogênio.O gerador pode extrair e produzir gás nitrogênio de alta pureza para diversos fins industriais e de aplicação.

Um gerador de azoto de adsorção por oscilação de pressão (PSA) funciona com base no princípio da adsorção seletiva de gases utilizando materiais adsorventes.Aqui está uma descrição do princípio de funcionamento de um gerador de nitrogênio PSA:

Adsorção: O processo começa com o ar comprimido sendo dirigido para um recipiente de adsorção contendo um leito de material adsorvente, tipicamente uma peneira molecular de carbono (CMS).O material adsorvente tem uma elevada afinidade para o oxigénio, vapor de água e outras impurezas presentes no ar.

Adsorção seletiva: sob alta pressão, o material adsorvente adsorve seletivamente o oxigénio e outras impurezas, permitindo a passagem do nitrogénio.Isto deve-se à diferença de capacidades de adsorção e afinidades do material adsorvente para diferentes gases.Como resultado, o fluxo de gás rico em nitrogénio sai do recipiente e é recolhido para posterior processamento.

Purga: Uma vez que o leito de adsorção se torna saturado de oxigênio e impurezas, a pressão é liberada e o vaso passa por uma fase de purga.uma parte do ar comprimido anteriormente desviado para o lado de depuração do recipienteO fluxo de gás de depuração, rico em oxigénio e impurezas, é ventilado para fora do sistema, removendo-os do leito de adsorção.

Comutação de adsorção: o processo continua com a comutação do fluxo de ar comprimido entre dois recipientes de adsorção.o outro recipiente passa pela fase de depuraçãoEsta operação cíclica garante um fornecimento contínuo de gás nitrogénio.

Sistema de controlo: o gerador de azoto PSA é controlado por um controlador lógico programável (PLC) ou por um sistema semelhante.assegurando uma adsorção adequada, purgar e alternar ciclos.

Ao repetir os ciclos de adsorção, depuração e comutação,O gerador de nitrogénio PSA pode produzir consistentemente um fluxo de gás de nitrogénio de alta pureza adsorvendo seletivamente oxigénio e impurezas do ar comprimido.O gás nitrogénio produzido pode ser utilizado em várias indústrias e aplicações onde é necessário um abastecimento de nitrogénio fiável e no local.

Especificações

Caixa Gerador de nitrogénio PSA

Capacidade de nitrogénio: 1 ~ 100Nm3/h
Pureza de nitrogénio: 95% a 99,999%
Pressão de nitrogénio: 0,5-0,8Mpa (boost para alta pressão) Ponto de orvalho de nitrogénio: ≤-40°C (pressão atmosférica)
Fonte de alimentação de controlo: 0,2 kW 220v 50 Hz
